# 接口连接
本页说明对外接口、连接器形式与引脚定义。
# 接口一览
| 接口 | 说明 |
|---|---|
| NMEA 2000（Holin C-Size 18 针，参考 CCN-L218SM） | 串行 / CAN 版：经下降电缆接入船内 NMEA 2000 主干；对端为标准 Micro-C 5 针公头，见下文 NMEA 2000 电缆 |
| 串行主口（Holin C-Size 9 针） | 串行版：供电与多路 RS232；评估分线电缆转 DB9 ×3 + DC（2.1×5.5 mm），见下文 串行连接 |
| 以太网（Holin 密封 RJ45，参考 RJ45C-L4SAS） | 以太网 / PoE 版：数据与 PoE 供电；对端为标准屏蔽 RJ45，见下文 以太网连接 |
| GNSS 天线 | 一体化内置双天线，一般无需外接射频口 |
表 PSI 接口规格
# 接口概述
PSI 系列按型号提供不同物理接口，均面向船载 / 户外环境设计，配套密封连接器与专用线缆：
- 串行 / CAN 版本：Holin C-Size 连接器，支持供电、RS232 与 NMEA 2000（CAN）
- 以太网版本：密封 RJ45，支持以太网数据与 PoE 供电
# NMEA 2000 电缆
适用于串行 / CAN 版本 PSI（部件号参考 GC2-SER）。配套电缆部件号参考 GC-NMEA 2000-CABLE，用于将设备接入 NMEA 2000 网络，经 CAN 发送消息。

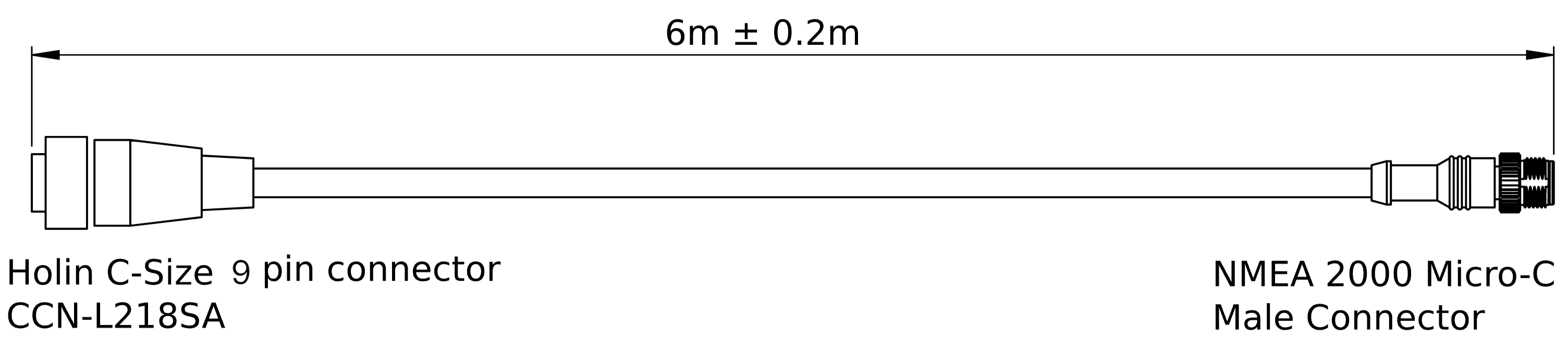

设备端为 Holin C-Size 18 针连接器（Holin 部件号参考 CCN-L218SM），带刺刀锁；配合状态下额定 IP67。电缆另一端为符合 NMEA 2000 标准的 5 针公头 Micro-C 连接器；线长约 6 m，双屏蔽、抗紫外线。
| 针脚 | 颜色 | 功能 |
| 1 | 裸 | 外壳 / 屏蔽 |
| 2 | 红色 | 供电 |
| 3 | 黑色 | 电源地 |
| 4 | 白色 | CAN H |
| 5 | 蓝色 | CAN L |
表 NMEA 2000 下降电缆引脚

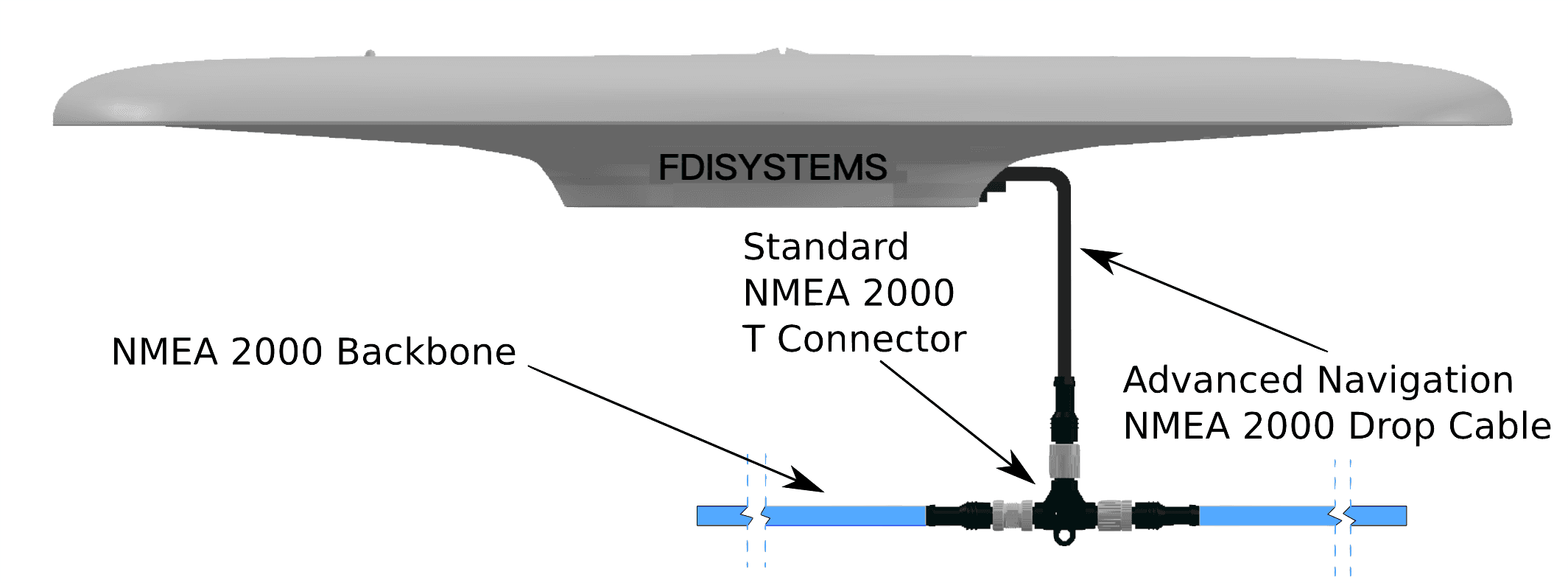

下降电缆应经 T 件接入船内 NMEA 2000 主干网。
# 以太网连接
适用于以太网 / PoE 版本 PSI（部件号参考 GC2-POE）。配套电缆部件号参考 GC-POE-CABLE-20M。
设备端为 Holin 环境密封 RJ45（部件号参考 RJ45C-L4SAS），带刺刀锁；配对状态下额定 IP67。另一端为屏蔽 RJ45，可接入标准以太网设备。线缆约 20 m 屏蔽 CAT5e，护套抗紫外线。
普通 CAT5 / CAT5e / CAT6 线缆虽可插入接口，但通常不具备环境密封与抗紫外线能力，不建议长期户外使用。
# 串行连接
本节描述的串行电缆仅适用于 PSI 串行版本（部件号参考 GC2-SER）。串行连接用于供电并引出多路接口，可通过未成端电缆、分线电缆或自行制线实现。连接器为 Holin C-Size 9 针。
# 串行分线电缆
部件号参考 GC-SER-BREAK-20M：含 3 个母头 DB9 与一个 2.1×5.5 mm 直流口；线长约 20 m，抗紫外线屏蔽线，线规约 26 AWG、彩色编码。DB9 / DC 端不具备环境密封，请注意使用环境。
