# 入门指南
# 使用前的准备工作
# 检查产品配件清单
用户在上手 Sigma 系列产品时,首先检查产品配件是否完整(完整清单见 评估套件和配件)。

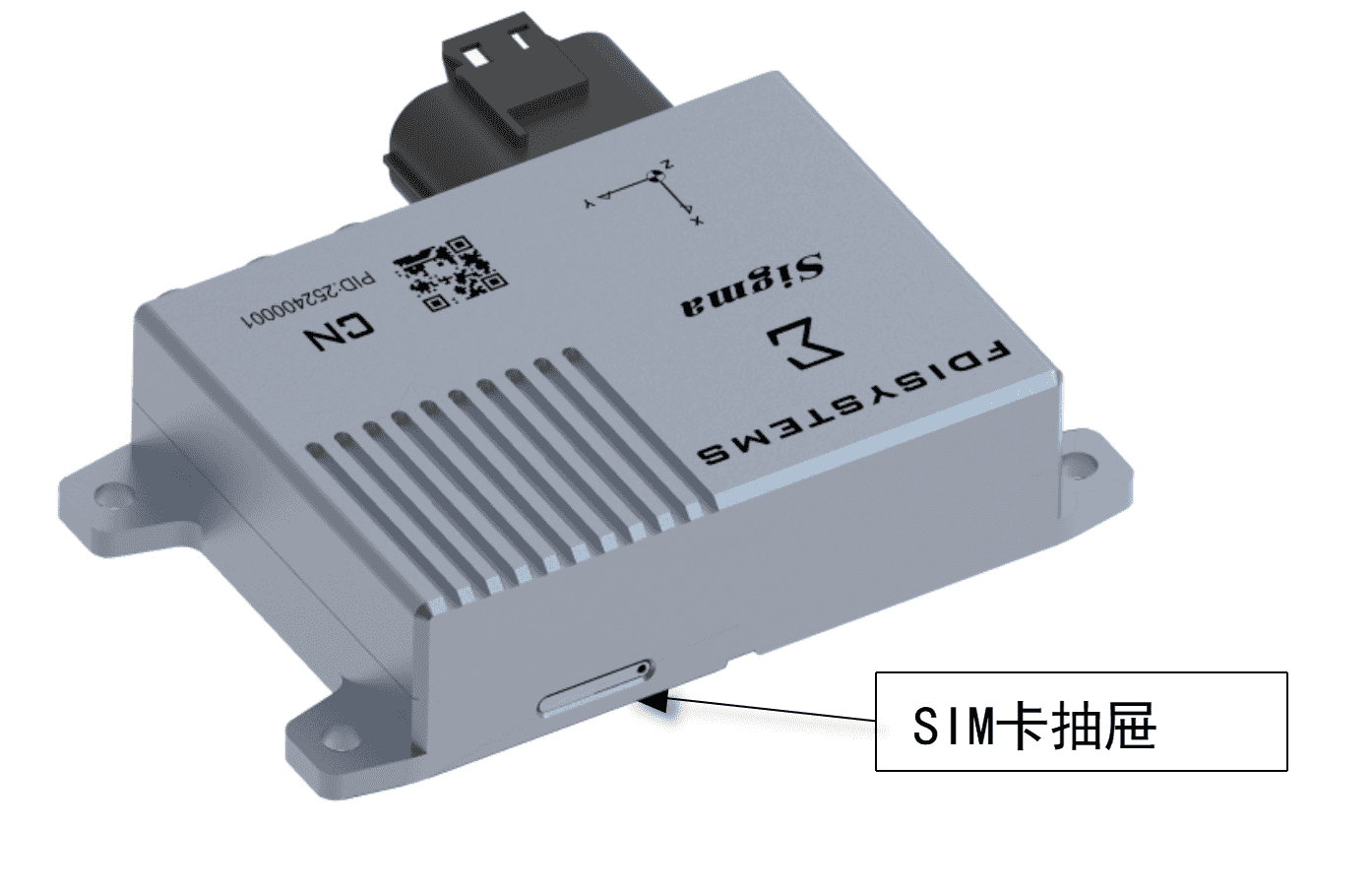

| Sigma-D | Sigma-D4G |
|---|---|
| 双天线 RTK;配件:主航插线束、2 根射频线、2 根 GNSS 天线 | 同 D,另含 4G 天线;SIM 卡槽在侧面 |
# 检查配套软件、SDK 以及驱动环境
购买后可获得配套软件与开发支持,联机前请确认:
- 上位机:FDIGroundStation(目前仅支持在 Windows 系统下运行)。
- 串口驱动:请先安装 CP210x 串口驱动,否则 USB 接到电脑后可能无法识别 COM 口。
- FDILink SDK:单片机 / ROS / MATLAB 等环境包,见 FDILink SDK。
# 快速组装
# 配件实物图与连接说明
# 评估线缆

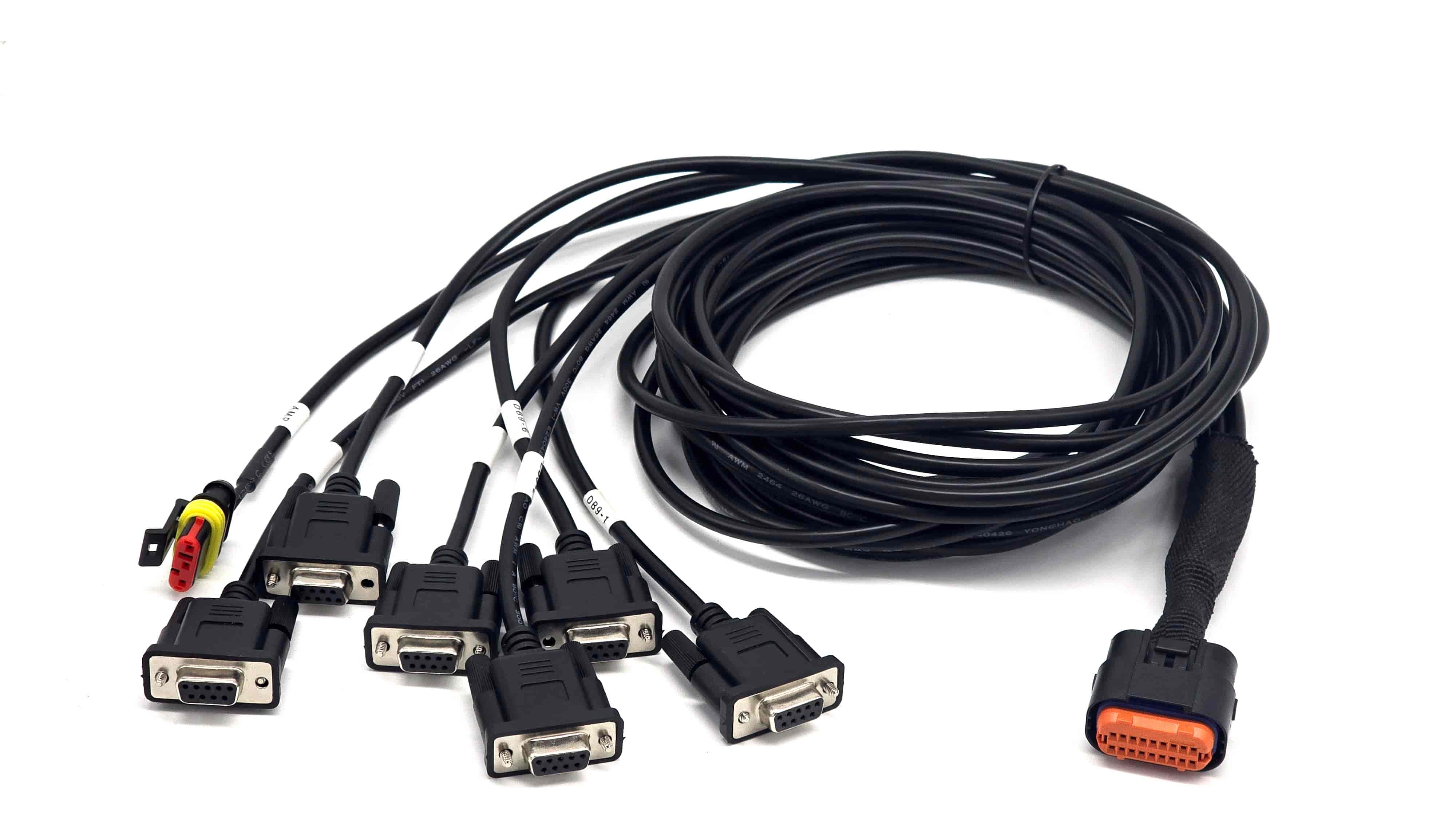

主航插评估线(MX23A18NF1 → DB9 / POWER)

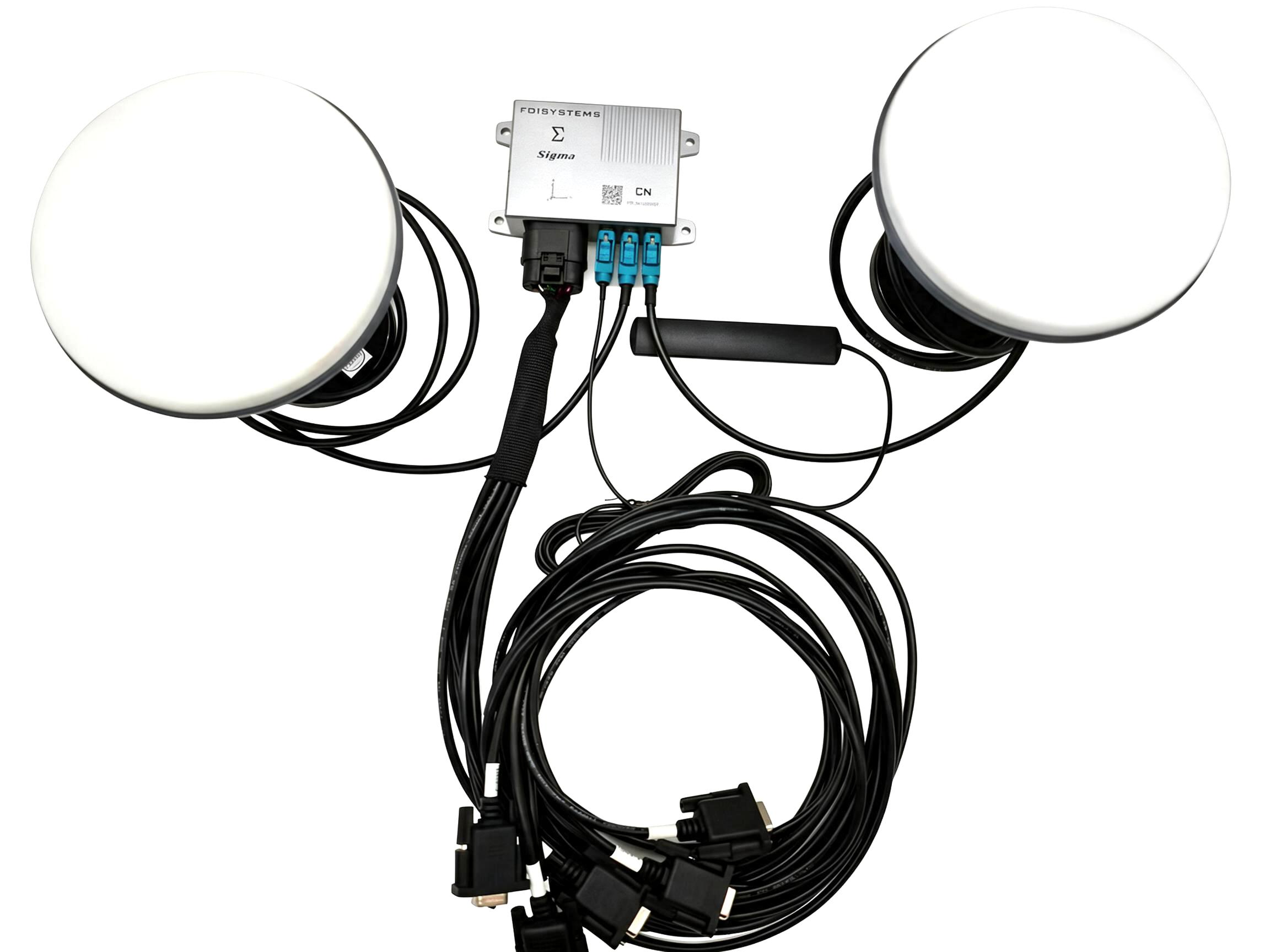

评估套件主航插线束将模组主接口引出为多路 DB9 与电源口。

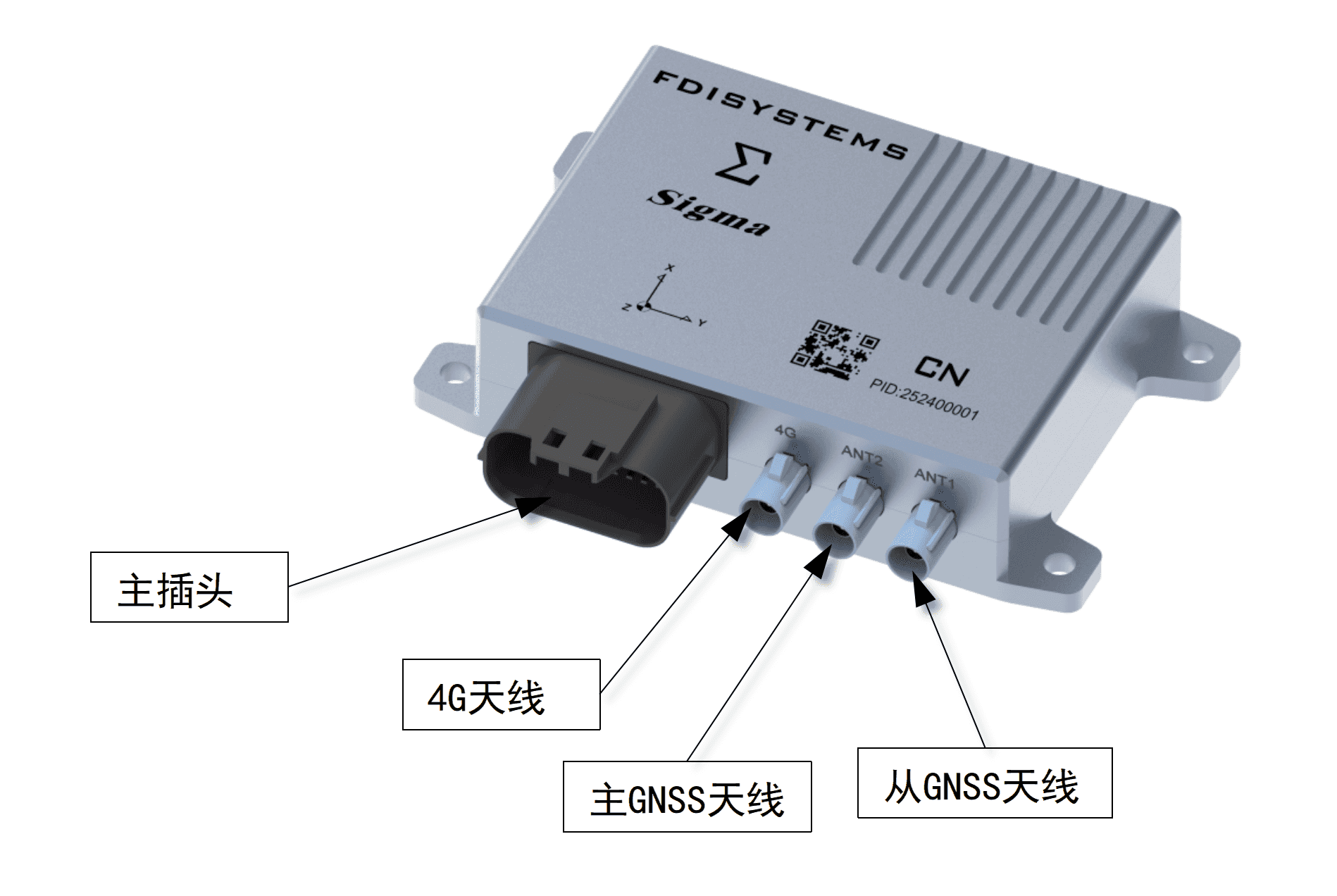

- MX23A18NF1 航插,用于接 Sigma 系列的主接口;
- DC 线接电源,供电范围 8–48 V;

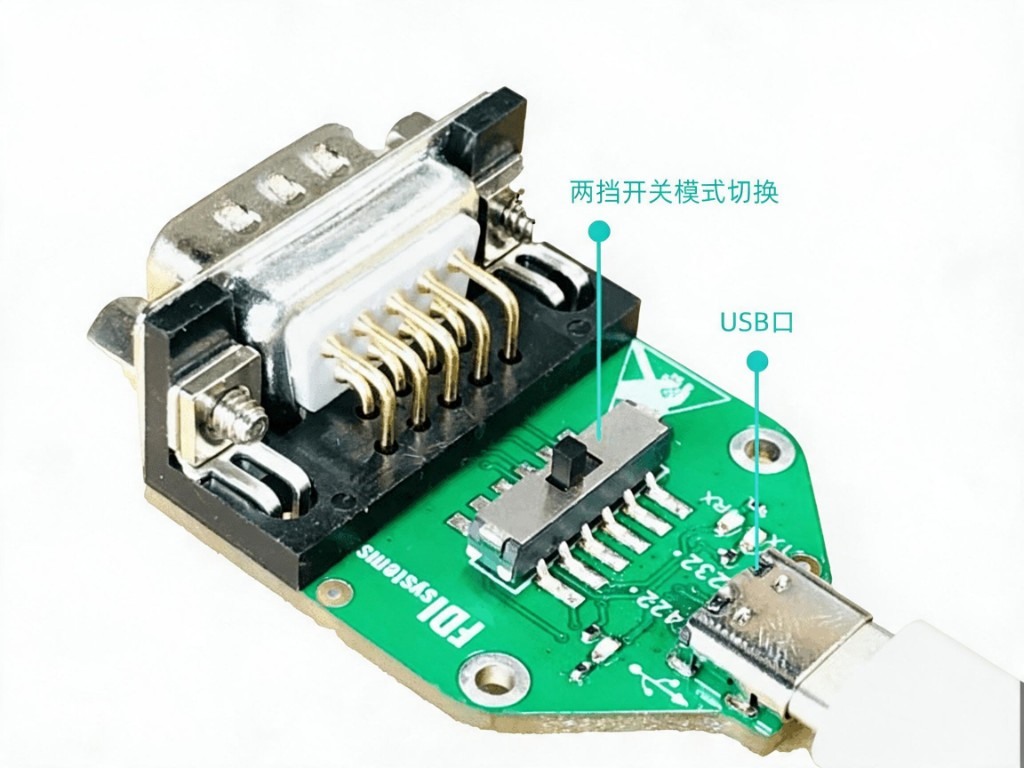

- DB9-1 经 USB 转接模组接 PC 或工控机;
针脚定义见 接口连接。注:DB9-3 提供以太网与 RS422 两种硬件配置,出厂二选一;订购时请指定。
# 4G 天线

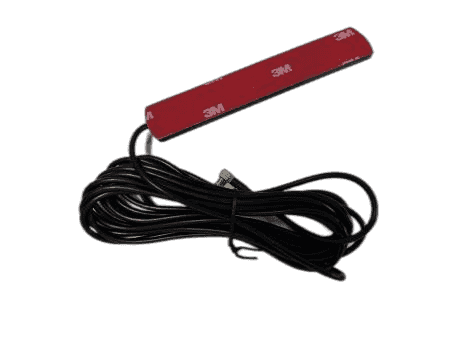

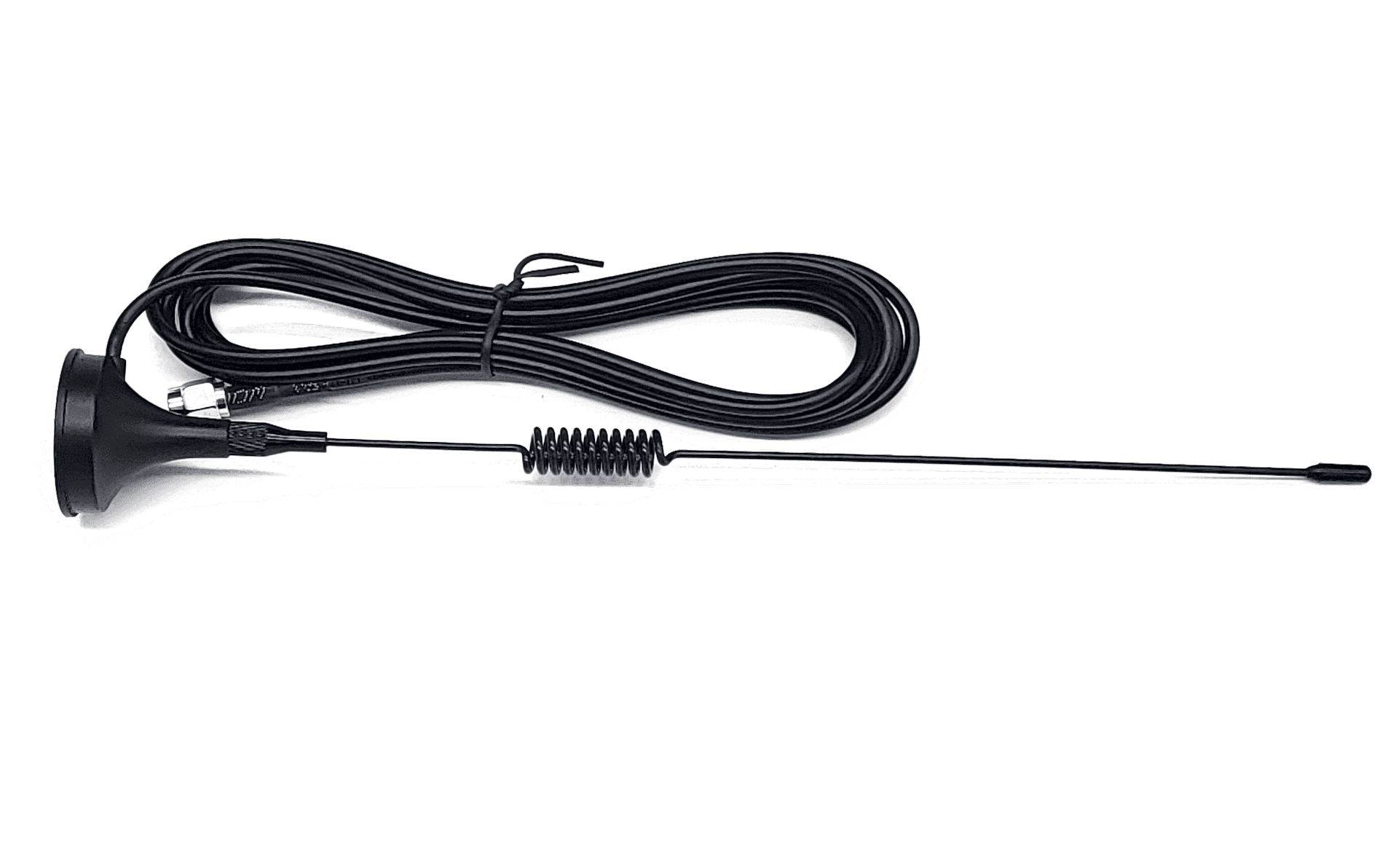

适用于 D4G:将 4G 天线接到对应射频口,勿紧贴大面积金属,以免影响联网。
# SIM 卡

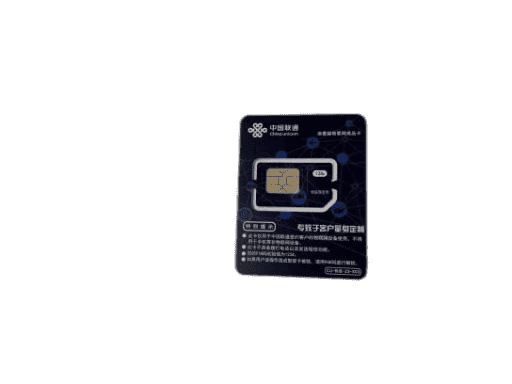

- D4G 使用网络方式接收 RTCM 数据时需要插卡;
- 手机卡和物联网卡均支持;
- 如果使用的是物联网卡只能在一个设备使用,更换设备会锁卡,锁卡请联系飞迪解锁方可使用;
- 部分物联网卡有定向限制,更换即可;
# GNSS 天线

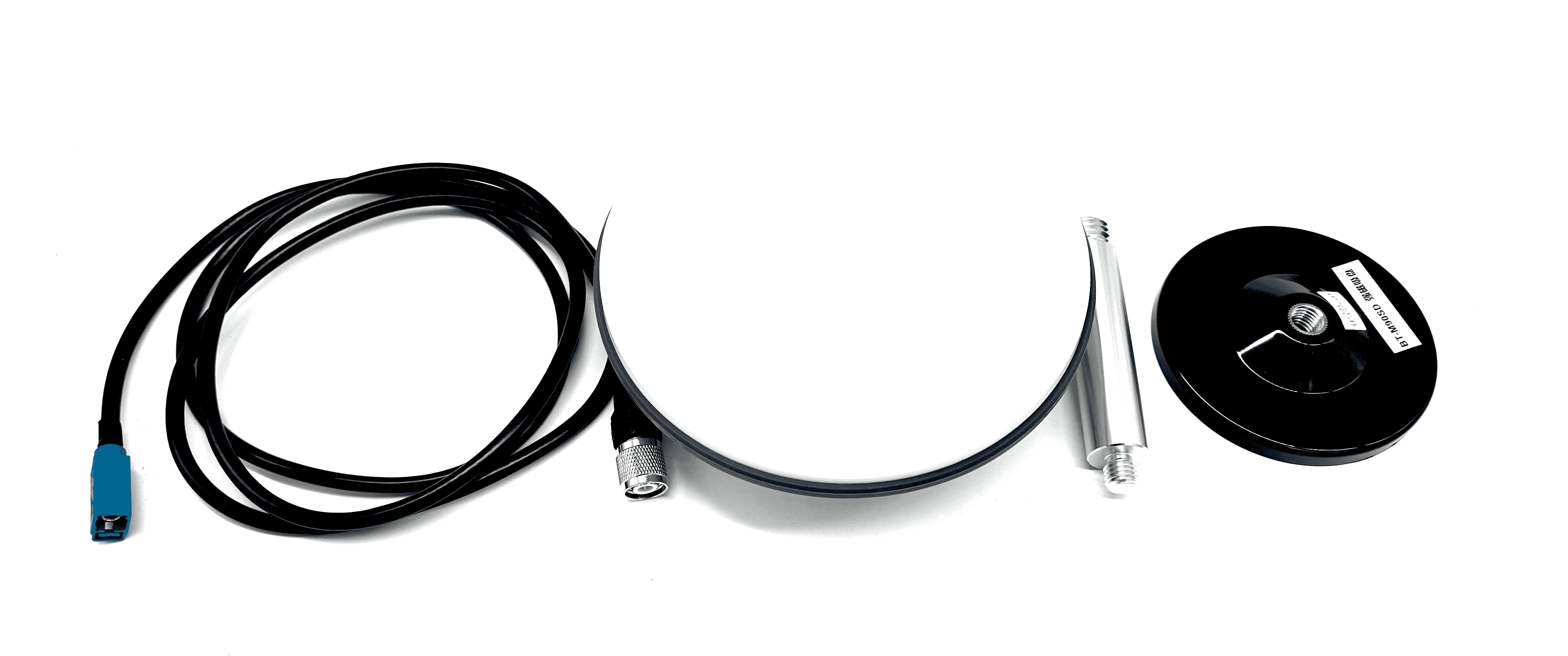

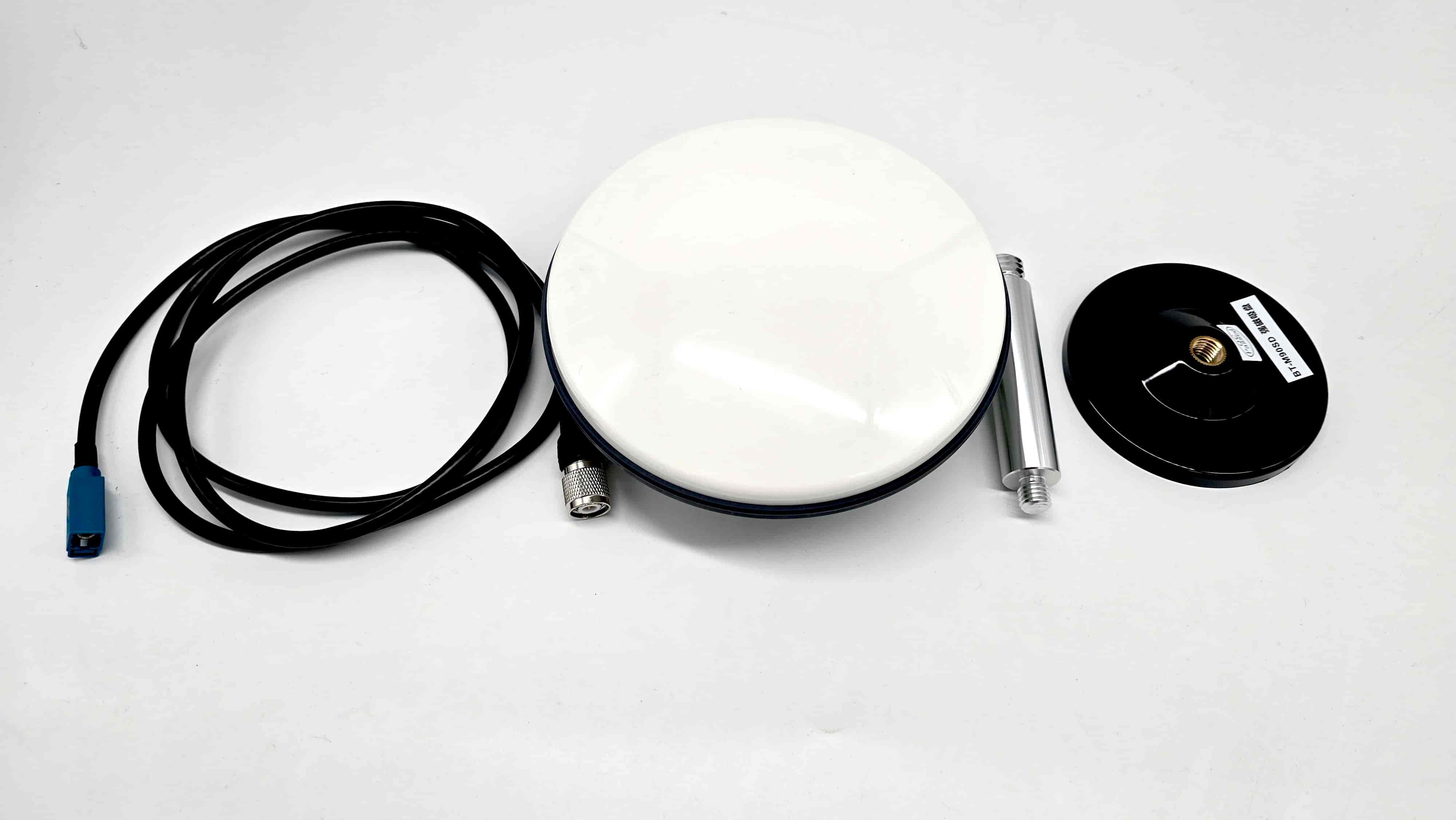

- 两根射频线TNC端接蘑菇头天线
- FAKRA-Z端分别接主/从GNSS天线接口
# 快速启动
# 基本操作
将 GNSS 天线放置在载体高处并固定,可以清晰地看到天空。主天线与从天线之间尽量无遮挡,间隔(基线长度)越长越好,建议不低于 1 m;

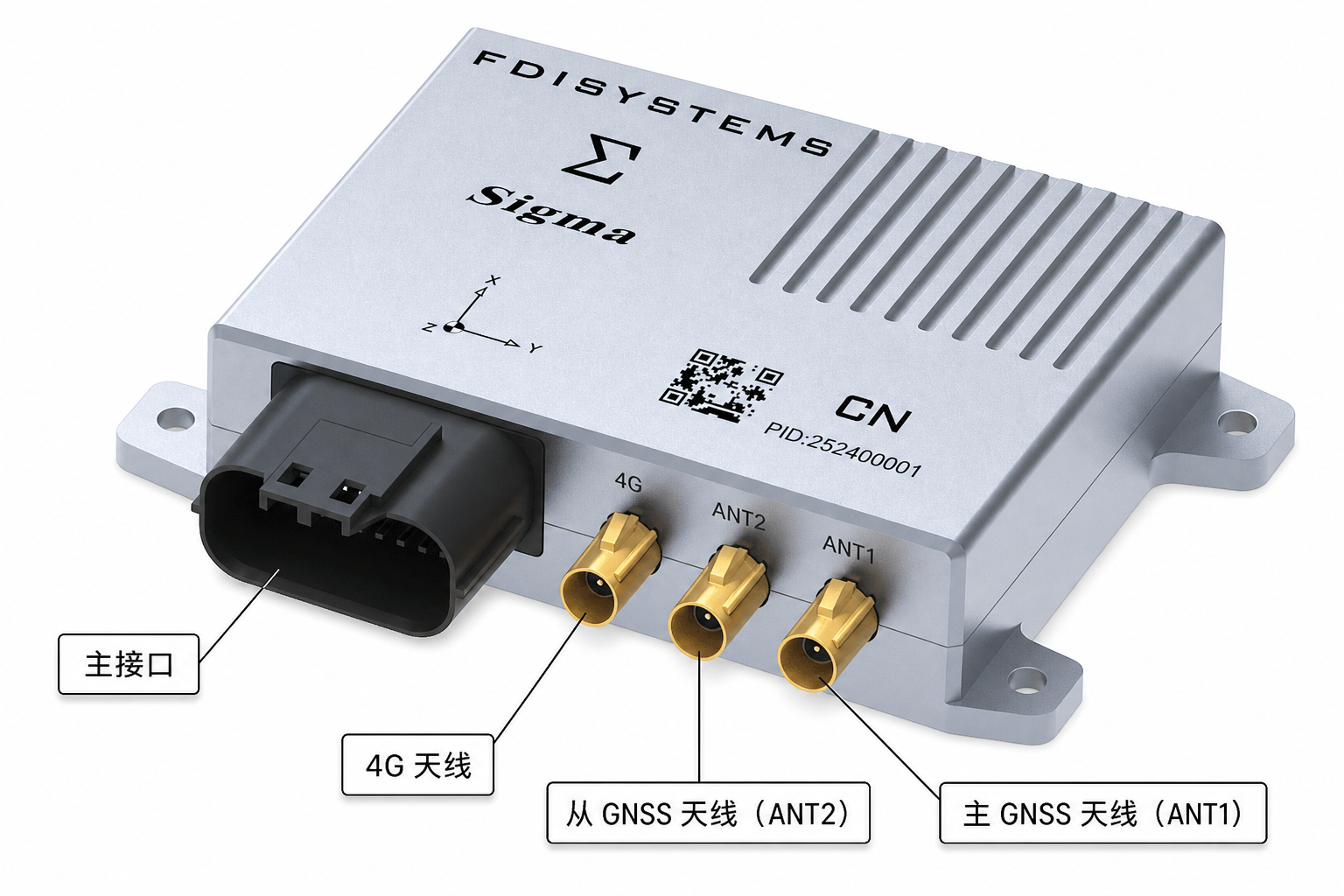

将 GNSS 天线与 Sigma 系列模组连接;D4G 另接 4G 天线并插上 SIM 卡;
将模组与计算机通过DB9-1口连接,通过 DC 母头正常供电;
运行电脑上的上位机软件 FDIGroundStation。
点击上位机中的 Communication 菜单,在弹窗中选择对应串口;波特率默认为 921600 bps,一般无需修改。然后点击 Connect,即可完成模组与上位机的连接。
# 模组/GNSS 天线安装位置要求
车载等场景中,模组与天线的安装位置直接影响性能。选择位置时建议:
- 工作温度不超过 −40 ℃~+85 ℃。
- 保持一定空气流通,避免过热。
- 尽量远离强振动源。
- 若暂无法精确测杆臂,模组与 GNSS 主天线宜尽量靠近,减小杆臂效应。
- 尽量靠近载体重心安装。
- 若使用磁力计作航向参考,模组距电机、大电流线缆等动态磁干扰源至少约 20 cm。
# 模组对准与天线杆臂
最简单的对准方式:模组安装轴与载体轴一致——X 轴指向载体正前,Z 轴垂直向下(右手系,Y 向右)。

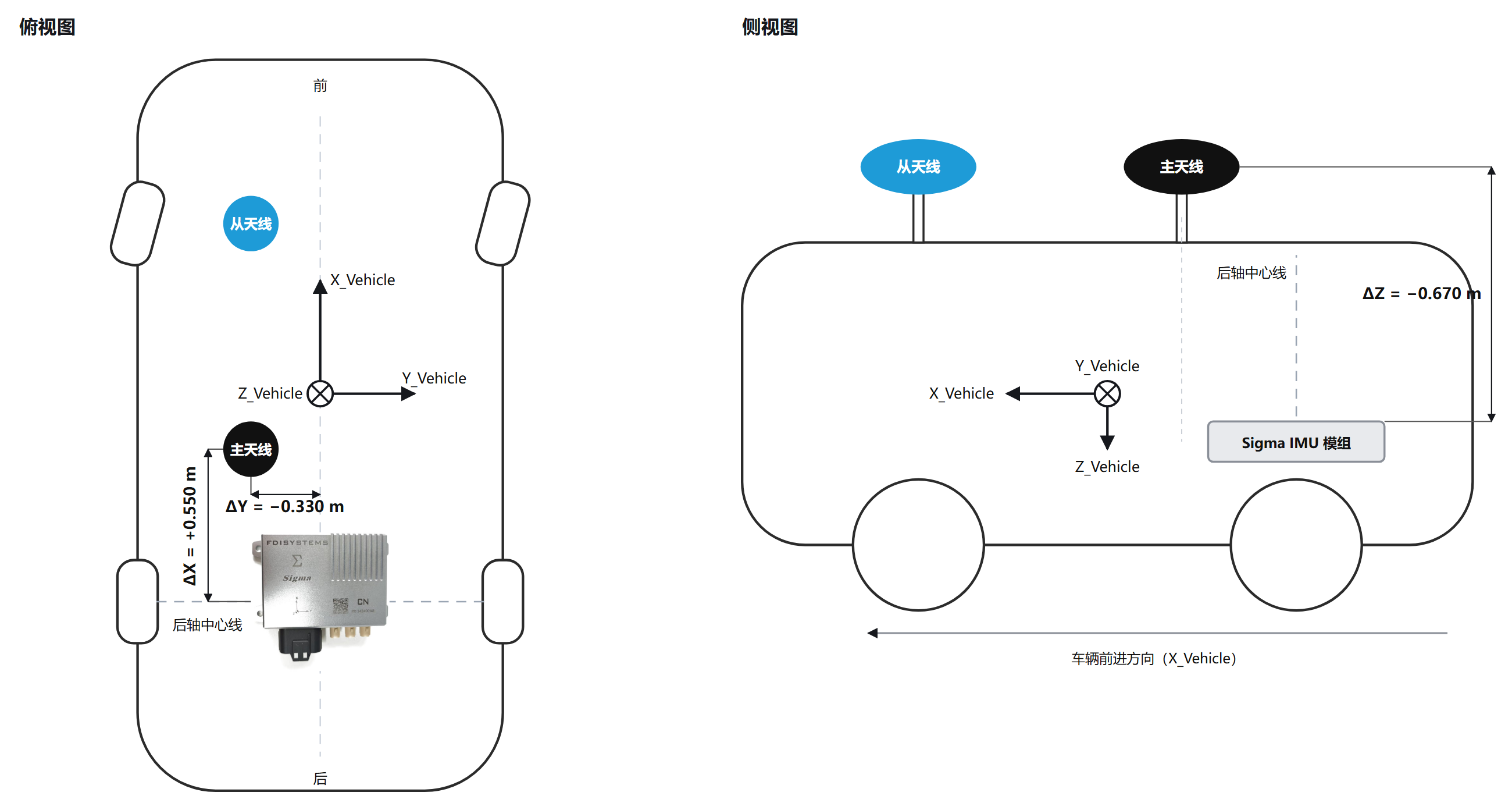

杆臂(天线偏移):在模组坐标系下,从模组中心量到主天线相位中心(X 前、Y 右、Z 下)。天线装在模组上方时 Z 为负。杆臂不准会在转弯、角运动时引入误差。测量后在上位机参数表中写入,见 杆臂配置。

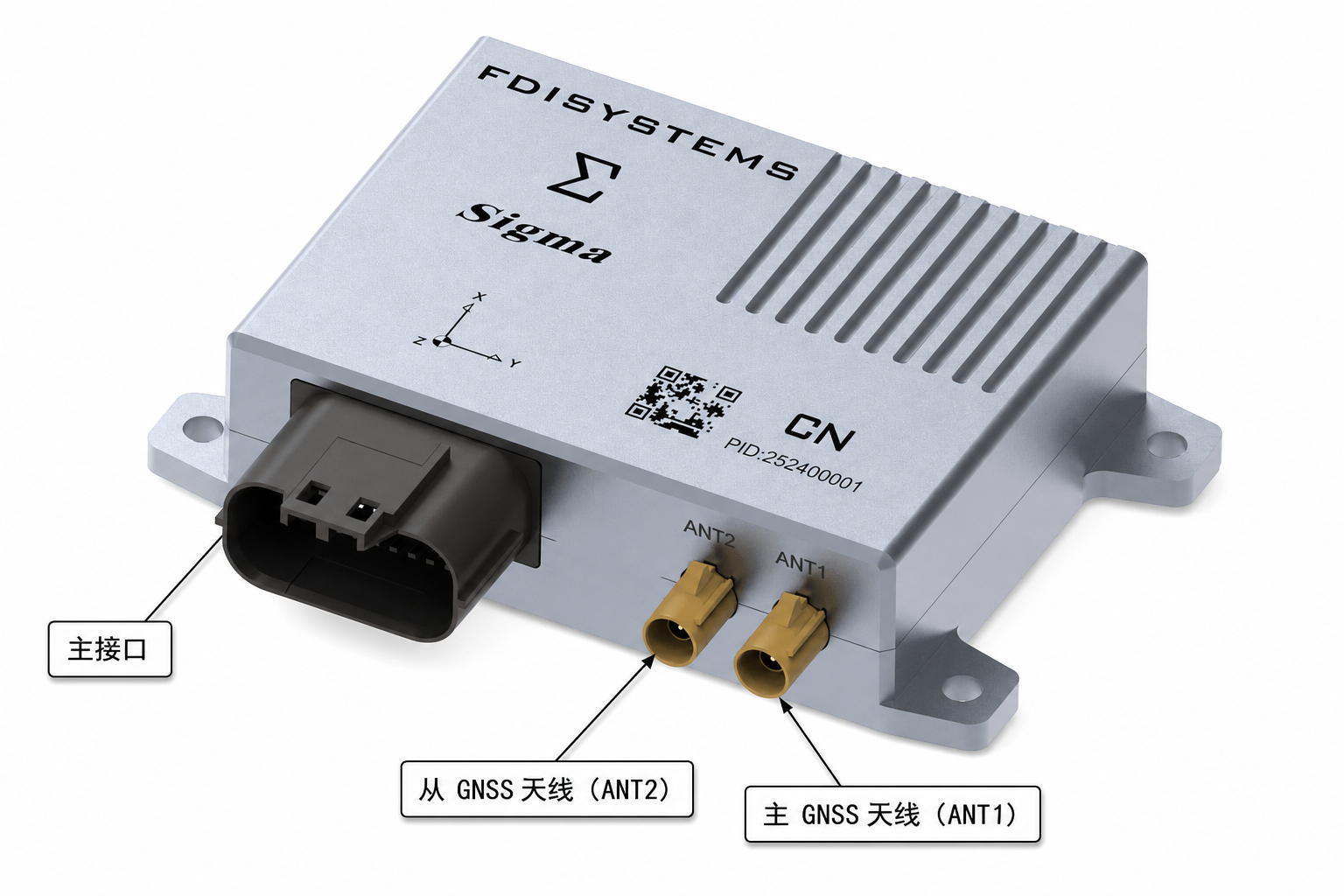

双天线(D / D4G):从天线(ROVER)宜装在主天线(MB)正前方并尽量拉长基线;无法正前安装时,须测量双天线航向偏差并在上位机中配置。示意与校准见 天线安装、惯导双天线校准。
# RTK 账号配置
带 4G 的型号可在 FDIGroundStation → Config → DGNSS 中填写 CORS 账号(需已购买千寻、中国移动等差分服务);无 4G 的型号则经串口转发 RTCM。推荐方式见下表。
| 型号 | 推荐方式 |
|---|---|
| D4G | 接好 4G 天线与 SIM,待联网后再在 FDIGroundStation 上位机的 DGNSS 界面配置 CORS 账号 |
| D | 将 COM2(或 RS422)端口协议设置为 RTCM,用电脑端 STRSVR 等向串口转发差分,或使用基站 + 电台 |
详细步骤见 RTK 配置。
